Работают ли бетоноукладчики Somero по арматурным каркасам?

Легкие и компактные бетоноукладчики Somero проектировались с учетом данной задачи и они успешно работают по арматурным сеткам и каркасам. Телескопические бетоноукладчики Somero также могут применяться при бетонировании бетонных полов с каркасным армированием, но при этом необходимо использовать систему мостов.

ВАЖНО! Для успешной работы бетоноукладчика по арматурным каркасам установите на бетоноукладчик широкие колеса ATV и уделите особое внимание правильности связывания каркаса и качеству применяемой арматуры - должны быть соблюдены все госты, нормы и правила. В результате Вы получите арматурный каркас, способный с легкостью выдерживать вес бетоноукладчика.

Немного теории

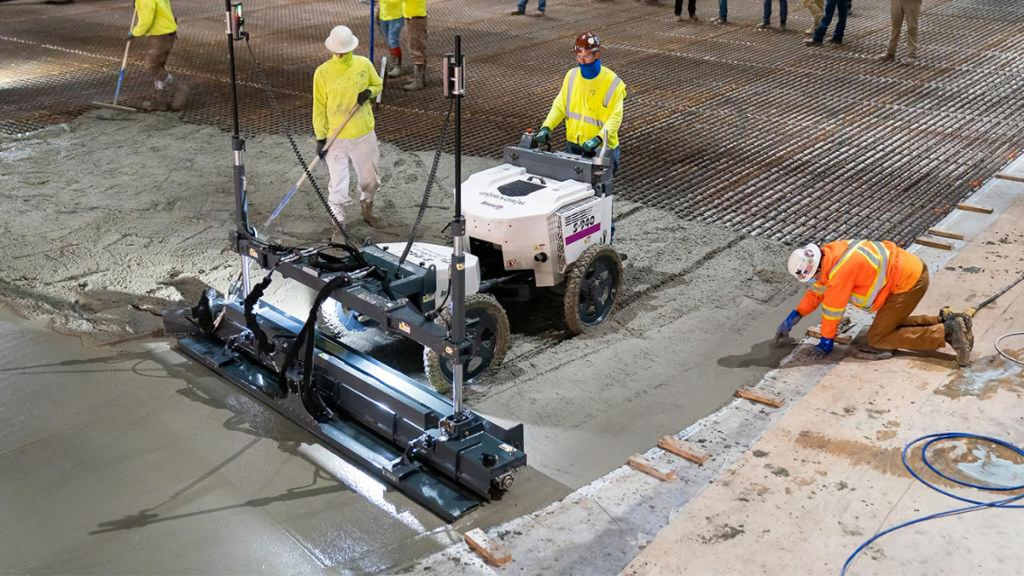

Компактные и легкие бетоноукладчики Somero Laser Screed изначально проектировались с учетом необходимости их перемещения по арматурным сеткам, каркасам, использования при устройстве теплых полов и ледовых арен. Поэтому машины данных линеек обладают небольшим весом и компактными размерами, что делает их идеальными бетоноукладчиками для работы по устройству бетонных полов с каркасным армированием, при устройстве монолитных плит перекрытия, ледовых арен и полов с встроенными водяным отоплением.

Основная рекомендация при работе бетоноукладчиков по арматурным каркасам заключается в обязательной установке на машины широких колес с покрышками ATV, которые в разы уменьшают давление, оказываемое бетоноукладчиком на арматурный каркас. При этом давление в ATV покрышках необходимо стравить на 2/3 от максимального давления, что увеличит площадь соприкосновения колеса с каркасом, и обеспечит плавность движения машины.

• Бетоноукладчик S-940 Laser Screed, вес 750 кг: давление стандартного узкого колеса 109 - 143 кПа, давление широкого колеса ATV – 36 кПа;
• Бетоноукладчик S-485 Laser Screed, вес 502 кг: давление стандартного узкого колеса 152 кПа, давление от широкого колеса ATV – 28 кПа;
• Бетоноукладчик CopperHead XD 3.0, вес 392 кг: давление стандартного узкого колеса 203 кПа, давление от широкого колеса ATV – 28 кПа.

ВАЖНО! Перед применением бетоноукладчика уточняйте у технадзора критерии допустимой нагрузки воздействия на каркас. При достаточном запасе прочности арматурного каркаса бетоноукладчики можно использовать даже на стандартных/узких колесах.

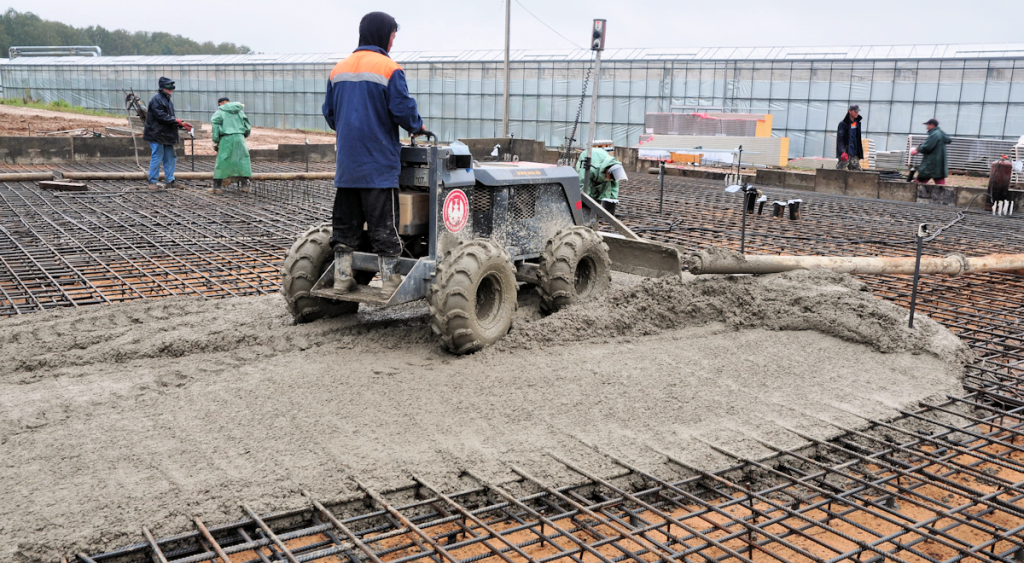

Бетоноукладчик Power Rake 2.0 – предварительное распределение бетона на плите с каркасным армированием

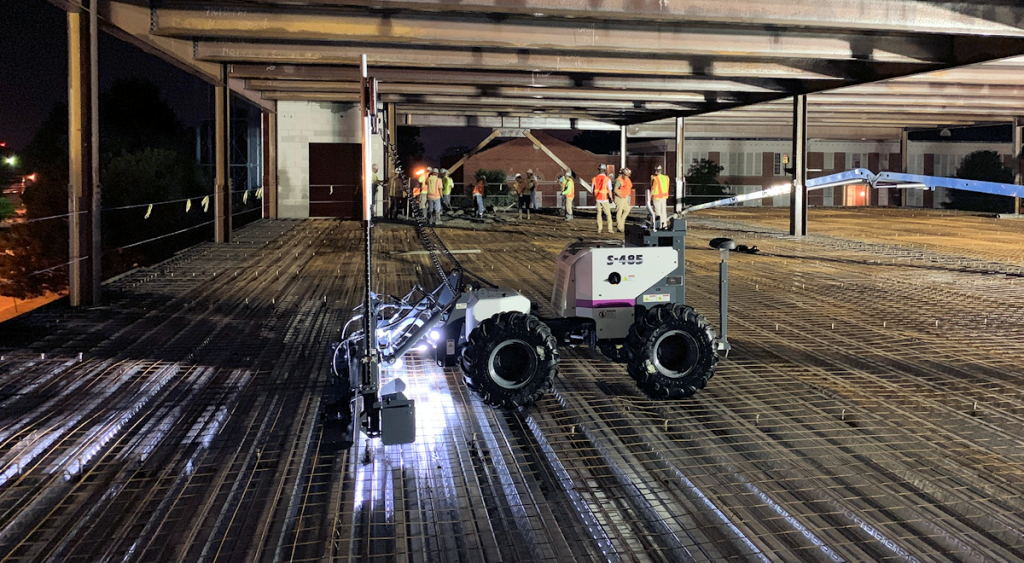

Бетоноукладчик SXP LaserScreed – устройство бетонной плиты с предварительно напряженным армированием

Подобрав оптимальную модель бетоноукладчика Somero Laser Screed под конкретные требования проекта Вы можете решить любую задачу по устройству бетонных полов с каркасным армированием, устройством монолитных плит перекрытия, ледовых арен или бетонных полов с встроенным водяным отоплением.

Основные критерии выбора

Все легкие и компактные бетоноукладчики Laser Screed Somero идеально подходят для работы по арматурным каркасам, поскольку при проектировании этих машин одной из задач была возможность работать на полах с армированием двойными сетками и каркасами. Поэтому выбирая модель бетоноукладчика Вы должны ориентироваться на следующие основные критерии:

Тип армирования бетонных полов и оснований – этот показатель является главным критерием при выборе модели бетоноукладчика. В первую очередь Вам необходимо понять какой тип армирования на ваших проектах является основным: это промышленные полы по грунтовым основаниям, монолитные плиты перекрытия, ледовые арены и др.

Если промышленные полы с каркасным армированием по грунтовым основаниям являются приоритетом в работе, то ваш выбор падет на компактные бетоноукладчики Somero: S-940 Laser Screed, S-485 Laser Screed и EcoLaserScreed. Также для этих целей возможно успешно применять телескопические бетоноукладчики Somero, но в этом случае нужно будет применять систему мостиков, которая позволит бетоноукладчику перемещаться по карте бетонирования над арматурным каркасом.

Бетоноукладчик S-15R Laser Screed применяется с системой «мостов» при преднапрежeнном армировании

Если Ваш приоритет – устройство монолитных плит перекрытия, выбирайте один из легких бетоноукладчиков Somero: CopperHead XD 3.0 или MiniScreed C. Эти машины имеют минимальные размеры и вес и обладают уникальной маневренностью, что высокоценно при бетонировании в сложных геометрических условиях. Но если Ваши проекты обладают сеткой колон 6х6 м или больше, Вы можете рассмотреть и компактные бетоноукладчики S-485 Laser Screed и EcoLaserScreed

Бетоноукладчик S-485 Laser Screed при устройстве монолитной плиты перекрытия по профлисту

Производительность бетоноукладчиков – этот критерий стоит на втором месте. У Вас может возникнуть вопрос: почему производительность не является главным критерием оценки при выборе оборудования? Потому что даже самый маленький бетоноукладчик Somero – MiniScreed C – способен укладывать бетон с производительностью 1000 м² в смену, а по опыту владельцев бетоноукладчиков Somero, такая производительность в 95% случаев является стандартной на их проектах. И чаще всего на дневной производительности негативно сказывается проблема несвоевременной подачи бетона на проект, кроме того, немаловажную роль играет производительность бригады отделочников, осуществляющих финишную затирку бетонных полов.

Другие показатели не имеют критичного влияния на выбор модели бетоноукладчика. Что касается факторов, влияющих на ровность укладки бетона – этому вопросу мы уделим внимание в конце статьи.

Примеры работы бетоноукладчиков на арматурных каркасах

Ниже Вы найдете несколько фотографий с реальных проектов, где работали бетоноукладчики Somero Laser Screed, это будут проекты с бетонными полами и открытыми площадками, а также монолитные плиты перекрытия.

Первый проект – монолитная плита перекрытия

Задача – устройство монолитных бетонных плит перекрытия по деревянной опалубке. Оборудование – легкий бетоноукладчик MiniScreed C от компании Somero и лазерный нивелир GL622.

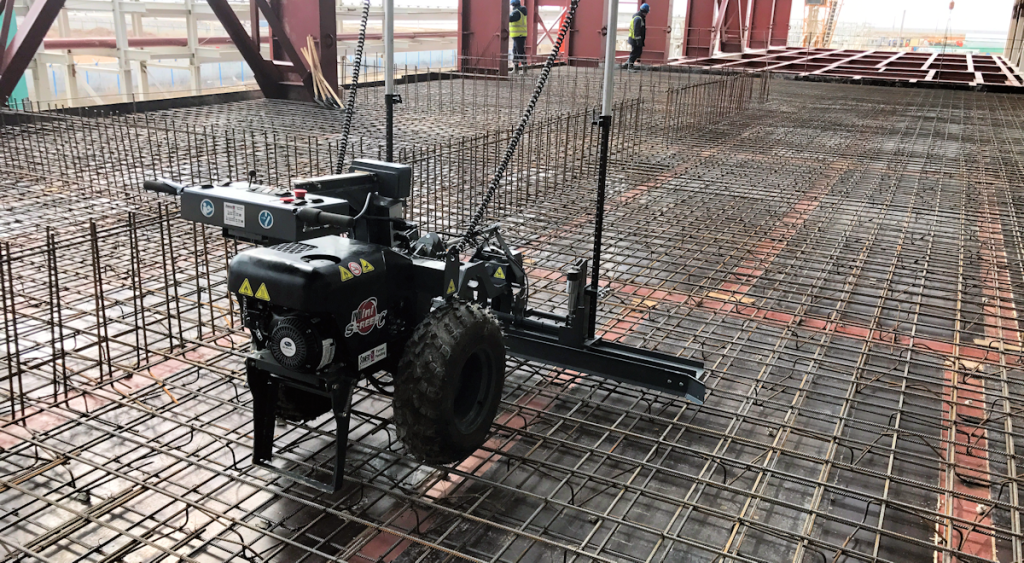

Фото 1: Бетоноукладчик MiniScreed C – на арматурном каркасе плиты перекрытия до начала производства работ.

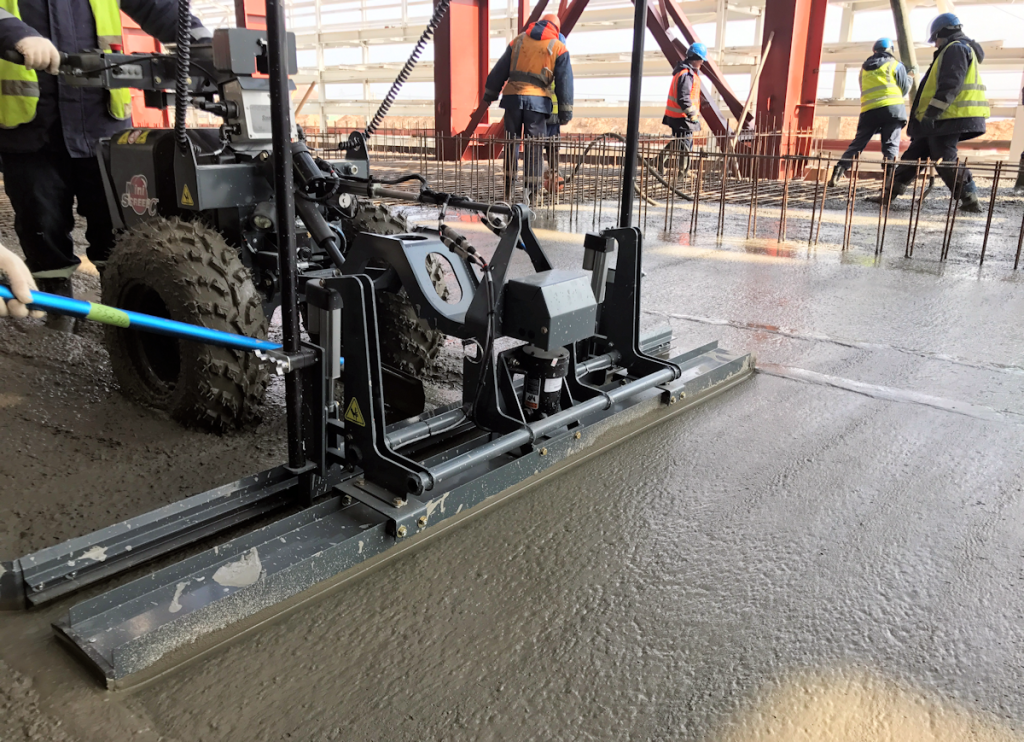

Фото 2: Бетоноукладчик MiniScreed C – в процессе укладки бетона при устройстве монолитной плиты перекрытия.

Фото 3: Бетоноукладчик MiniScreed C – снятие бетоноукладчика с плиты после завершения работ.

Задача – устройство промышленных бетонных полов с каркасным армированием на складском комплексе. Оборудование – компактный бетоноукладчик S-940 Laser Screed от компании Somero и лазерный нивелир GL722.

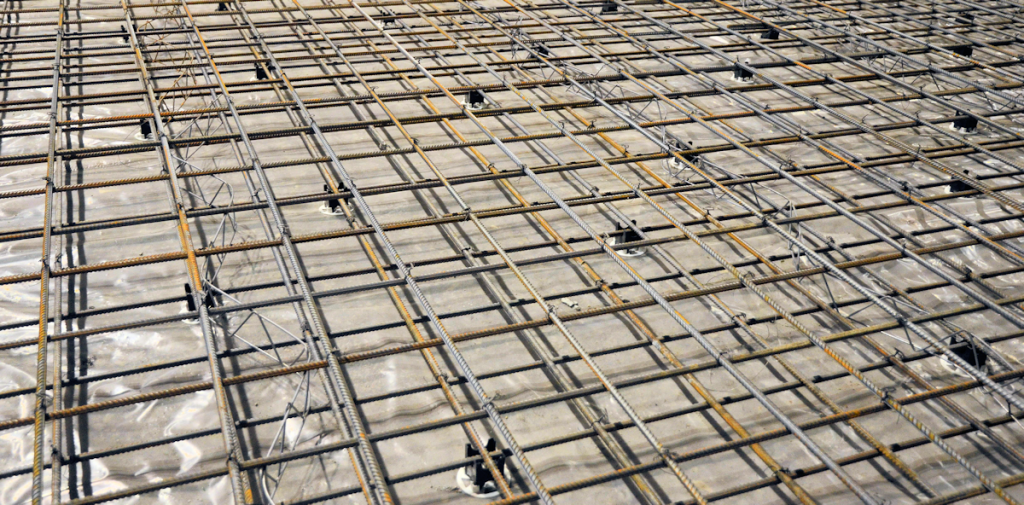

Фото 1: Арматурный каркас – из переодичной арматуры диаметром 12 мм, класса АIII, нижняя серка уложена на пластиковые стульчики, верхняя уложенна на "змейки" из Bp5.

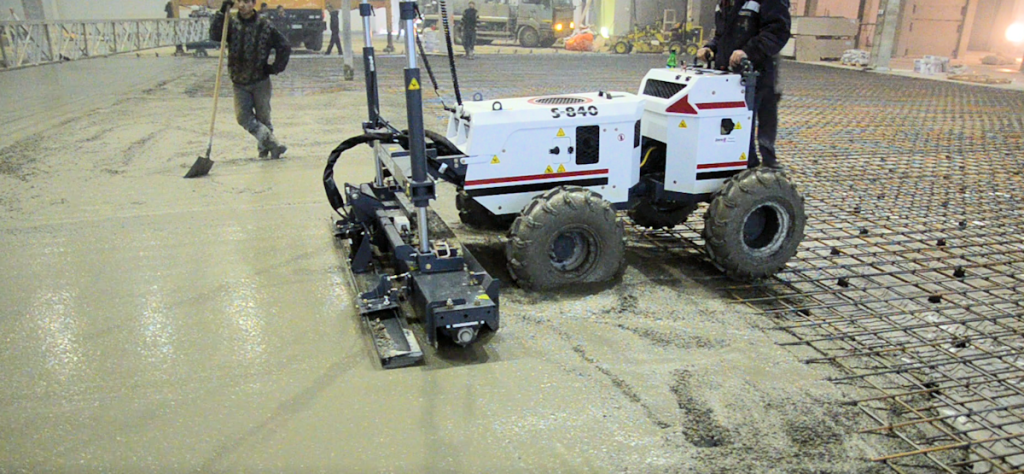

Фото 2: Бетоноукладчик S-840 Laser Screed – в процессе укладки бетона при устройстве промышленных бетонных полов с каркасным армированием.

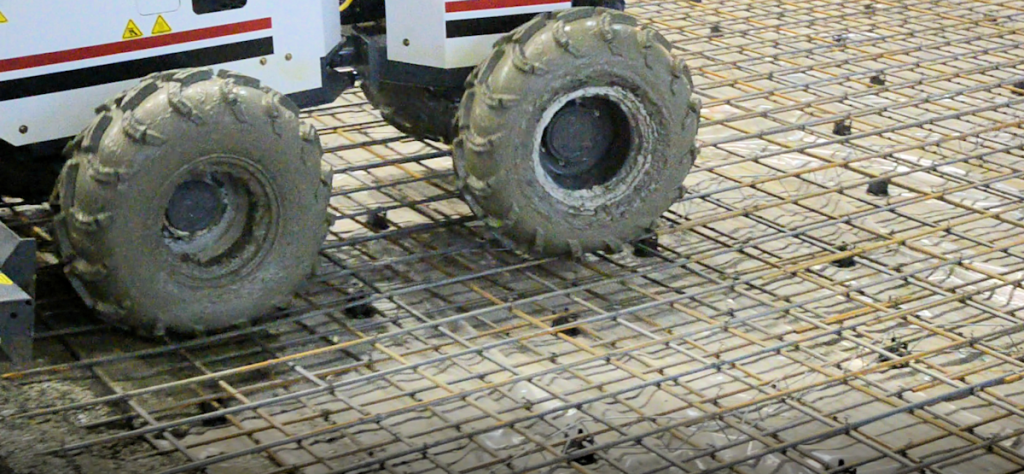

Фото 3: Бетоноукладчик S-840 Laser Screed – широкие колеса ATV позволяют бетоноукладчику передвигаться по арматурному каркасу не разрушая его.

Задача – устройство финишной бетонной политы ледовой арены. Оборудование – компактный бетоноукладчик S-940 Laser Screed от компании Somero и лазерный нивелир GL722.

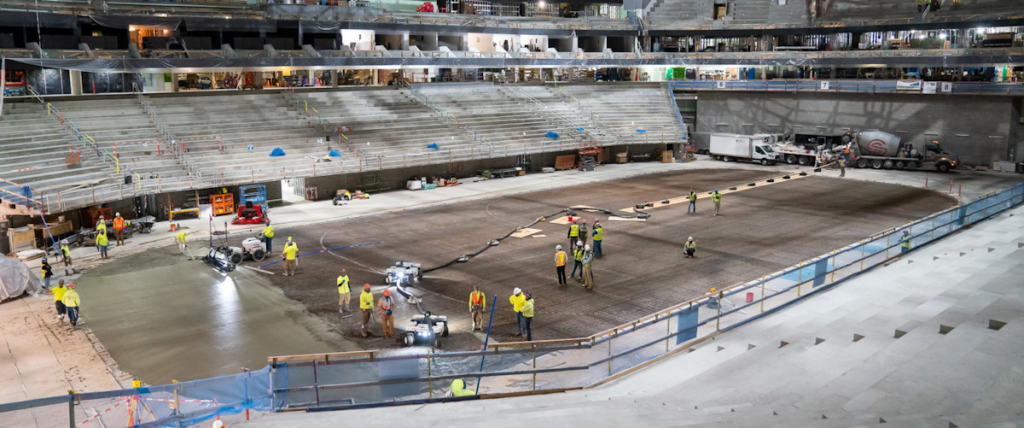

Фото 1: Бетоноукладчик S-940 Laser Screed и распределитель бетона Somero Line Dragon при устройстве бетонной плиты на ледовой арене.

Фото 2: Бетоноукладчик S-940 Laser Screed – устройство финишной бетонной плиты ледовой арены.

Задача – устройство монолитных бетонных плит перекрытия по профлисту. Оборудование – компактные бетоноукладчики S-940 Laser Screed и S-485 Laser Screed от компании Somero.

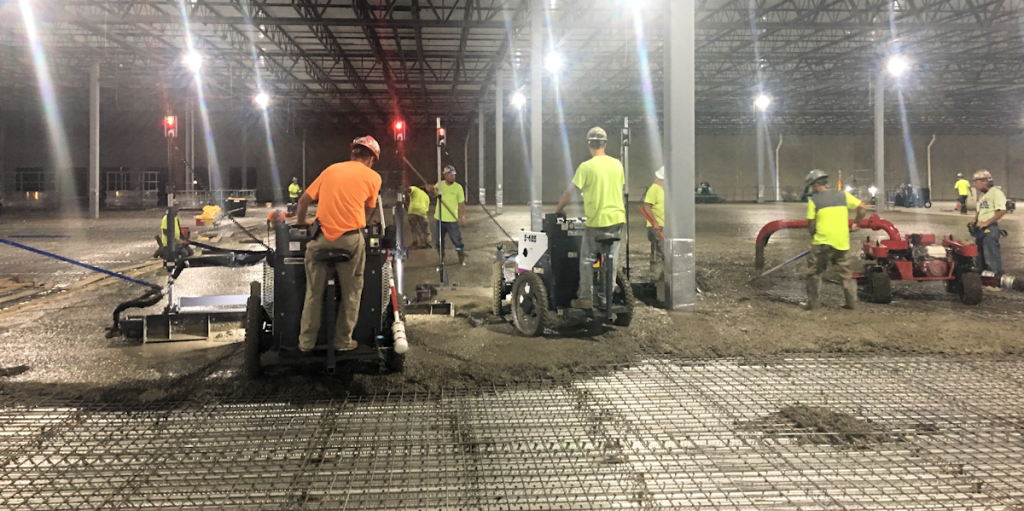

Фото 1: Бетоноукладчики S-940 Laser Screed и S-485 Laser Screed – при устройстве монолитной плиты перекрытия по профлисту.

Задача – устройство промышленного бетонного пола с водянным отоплением. Оборудование – компактный бетоноукладчик S-940 Laser Screed от компании Somero и лазерный нивелир GL722.

Фото 1: Бетоноукладчик S-940 Laser Screed – при устройстве промышленного бетонного пола с водянным отоплением.

Задача – бетонирование полотна моста. Оборудование – компактный бетоноукладчик S-485 Laser Screed от компании Somero.

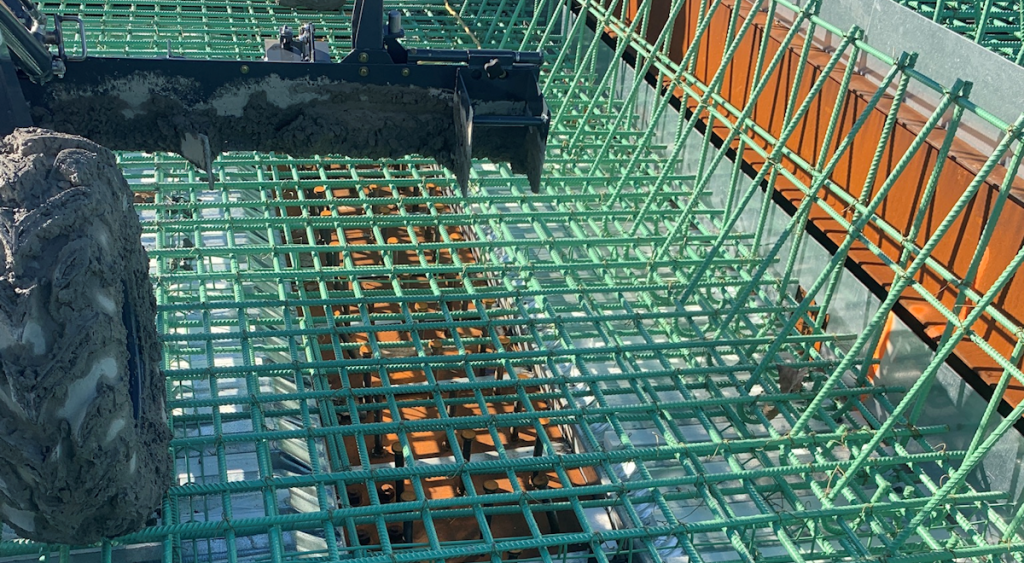

Фото 1: Арматурный каркас полотна моста.

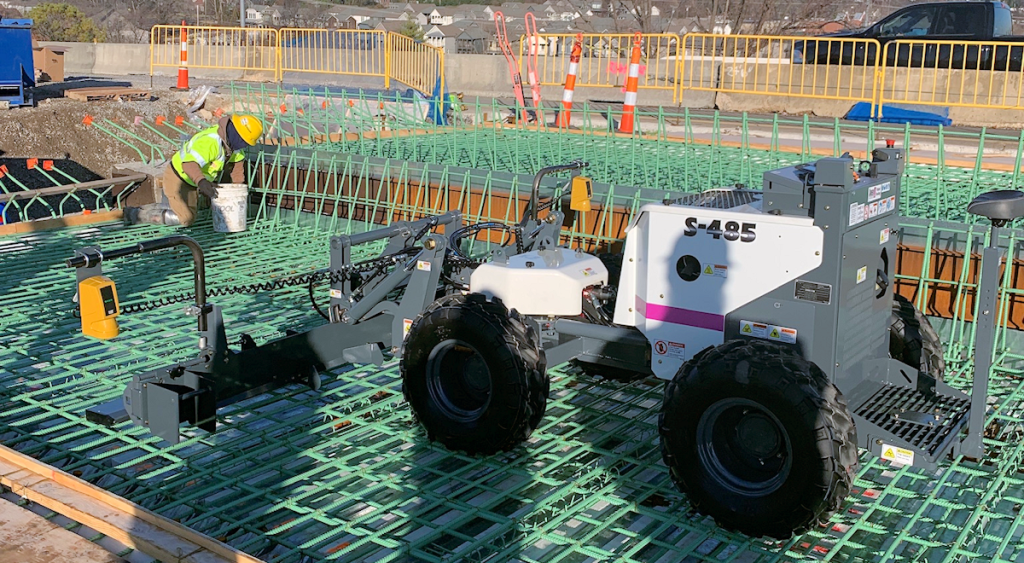

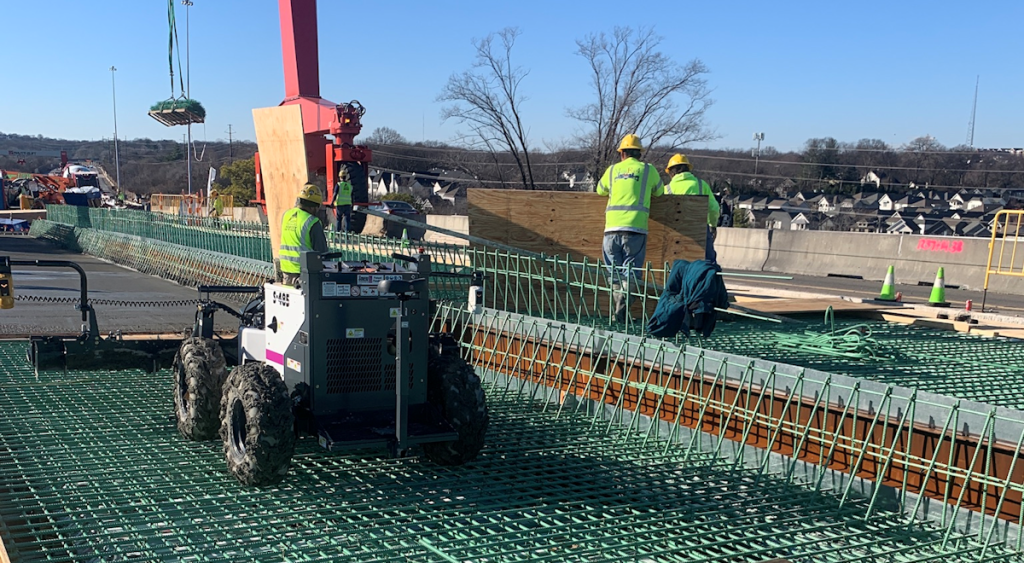

Фото 2: Бетоноукладчик S-485 Laser Screed – на арматурном каркасе полотна моста до начала производства работ.

Фото 3: Бетоноукладчик S-485 Laser Screed – в процессе работ по бетонированию полотна моста.

Pовность работ

Прежде всего: ровность укладки бетона не зависит от модели бетоноукладчика Somero Laser Screed, она зависит от уровня подготовки и опыта оператора бетоноукладчика. Все модели бетоноукладчиков Somero Laser Screed способны укладывать бетон в диапазоне ровности +/- 1 мм.

При устройстве бетонных полов с каркасным армированием в игру вступают дополнительные факторы, влияющие на ровность и производительность работ: в первую очередь это качественно связанный каркас и правильно подобранная бетонная смесь, которая должна иметь минимальную усадку и хорошие характеристики удобоукладываемости. Соблюдение данных требований позволит получить максимальную производительность работ с высокими результатами ровности уложенной бетонной поверхности бетона.

При должном уровне подготовки и опыте операторов бетоноукладчиков и затирщиков, Ваша бригада будет способна получать готовые бетонные полы с ровностью +/- 2 мм на двухметровой рейке без каких-либо дополнительных усилий.

Эпилог

Подходить к выбору модели бетоноукладчика следует с полным пониманием поставленных перед Вами задач и определенными целями, которые призван помочь достичь новый бетоноукладчик Somero Laser Screed.

Если Вы не смогли определиться с нужной Вам моделью бетоноукладчика или у Вас возникли дополнительные вопросы, свяжитесь с нами любым удобным способом – по телефону, электронной почте, с помощью запроса через наш сайт – наши специалисты, имеющие более чем 25-летний опыт в индустрии, ответят на все интересующие Вас вопросы и предложат на выбор несколько моделей бетоноукладчиков, максимально подходящих для Вас.

Авторы:
Юлия Хакимова, директор компании ТОО “ELADIA”
Станислав Леггар, владелец группы компаний “ЛЕГГАР”
